寧夏國際會堂占地面積6.4萬平方米，若是將計量單位換成平方公里，恰好就是寧夏的面積。總建筑面積達77600.17平方米，包含了320座的中央會議室、1300座的主會議廳、600座的報告廳、滿足多功能要求的多功能廳及小型會議廳共計33個，還包含禮拜殿2個、智慧寧夏展示中心1個及其他輔助用房。
北京中廣廣播電視工程有限公司和上海金橋信息股份有限公司承接了寧夏國際會堂的擴聲及會議系統的項目集成工程。作為國際會議中心以及中阿博覽會的主會場，擴聲及會議系統是整體工程項目中非常重要的一個環節，鑒于多次成功的合作經歷，中廣電和上海金橋選擇了太平寶迪為擴聲及會議系統的合作伙伴。整體的弱電系統安裝項目是2015年5月進場的，當時距中阿論壇開幕僅有短短3個月時間，在100多天內，需要完成所有廳堂擴聲及會議系統的深化設計、管線敷設、安裝及調試。而且，由于工期緊，各個施工單位之間都在交叉作業，施工難度可想而知。
主會議廳規格要求極高，除了必須滿足高端國際會議的要求，還要滿足文藝演出的要求，因此擴聲系統是按照完整的劇院標準進行設計和施工的。主會議廳擴聲系統采用左中右三聲道加效果聲聲道的多聲道設計模式，為保證安全可靠，系統采用主備調音臺冗余設計，在主調音臺出現故障時可自動切換至備用調音臺。揚聲器選用了來自英國的高端品牌Martin-Audio的產品，主擴揚聲器組每組各配置4只Martin-Audio W8C全號筒負載揚聲器，其中兩只覆蓋遠場座位區、另兩只覆蓋近場座位區。W8C揚聲器采用了Martin-Audio創新性的號筒驅動器，全號筒負載揚聲器帶來了更精確的指向性控制能力，能夠減少揚聲器之間的干涉以及建筑物造成的反射聲。
1300個座位的主會議廳

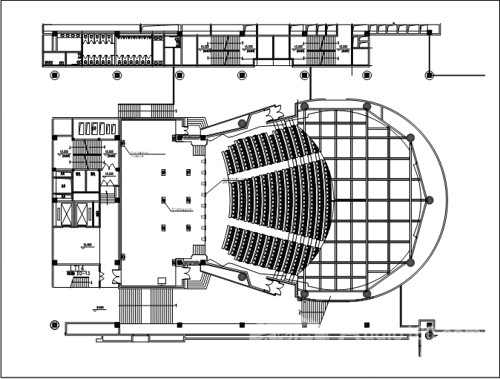

主會議廳平面圖紙
舞臺兩側各配有兩只拉聲像揚聲器，為了保持一致的音色，選用了與主擴聲同樣的揚聲器。舞臺擴聲和流動返送揚聲器采用了Martin-Audio新一代的多功能揚聲器XD12和XD15，XD系列揚聲器擁有多角度箱體、可旋轉的號角，是舞臺監聽的理想選擇。在低頻、次低頻部分，設計采用了7只Martin-Audio的WS218X揚聲器，包括中央和左右聲道。
為了增加混響半徑，提高挑臺下方座位區的語言清晰度，設計配置了6只Martin-Audio AQ10全頻揚聲器作為挑臺下方座位區的補聲；臺唇部分的補聲揚聲器是8只Martin-Audio AQ8全頻揚聲器，用于補償左右拉聲像揚聲器的覆蓋盲區；此外，在整個會議廳的墻面還安裝了30只AQ8作為效果聲揚聲器。
主會議廳總共安裝了77只不同型號的Martin-Audio揚聲器
清晰高質量的聲音可以傳達到觀眾席的任何角落
主擴聲調音臺采用了Avid VENUE Profile數字調音臺系統，Venue調音臺因具備操作簡單、高可靠性、擁有錄音室級的音質且能和Pro Tools無縫連接等優勢，成為全球演出市場最受歡迎的數字調音臺。主擴調音臺系統采用兩臺舞臺接口箱，一臺設置在信號交換機房用于舞臺話筒信號的輸入，另一臺設置在功放機房用于系統信號的輸出。系統音頻處理器采用了具有獨樹一幟EQ算法的LAKE LM系列產品，LAKE LM系列數字音頻處理器同時擁有DANTE數字音頻、AES/EBU數字音頻和模擬輸入接口，可以支持這些信號的同時輸入，并設置優先級，當優先級的信號中斷時，可以自動切換至另一路輸入，實現實時主備切換；功放則采用Martin-Audio的D類和TD類高效功放；系統共配置了8臺Lake數字音頻處理器和22臺Martin-Audio功放。
Avid VENUE Profile系統
除了主會議廳，太平寶迪還為報告廳、中央會議室、中國廳、阿盟廳、1號和2號新聞發布廳及公共系統提供了全套的擴聲及會議系統。主會議廳及報告廳特別采用了Lectrosonics數字音頻矩陣為多只會議話筒提供自動混音，Lectrosonics數字音頻矩陣擁有業內最為先進的比例增益自動混音算法，不但為各廳堂提供了極佳的語言清晰度，也大大提高了系統增益。為了便于集中控制，中央會議室、中國廳、阿盟廳、1號新聞發布廳、2號新聞發布廳、公共區域和會議總控室之間連成了一個完整的數字音頻網絡，各廳和總控室之間的音頻信號可以雙向傳輸，采用了Lectrosonics新一代基于DANTE協議的網絡化數字音頻傳輸產品。
報告廳
中央會議廳
中國廳
阿盟廳
1號新聞發布廳
2號新聞發布廳

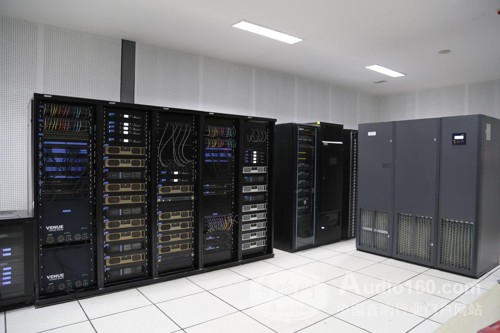

總控機房
太平寶迪總工程師劉紫林老師帶領多名資深技術工程師奮戰數月完成了全部的設計、安裝和調試工作。劉紫林老師是國內專業音響領域的技術專家之一，曾主持過廣州白云國際會議中心、廈門國際會議中心、深圳大劇院等多個大型國際會議中心及劇院的擴聲及會議系統項目。豐富的經驗和對Martin-Audio等品牌產品的熟悉程度這大大縮短了完工時間并且完全保證了施工質量和最終效果，這樣的專家及技術團隊也是寧夏國際會堂承接中阿博覽會這樣的國際盛會的重要保證，在博覽會進行期間，太平寶迪公司的技術工程師團隊也現場提供了相關的調試及保障服務。擴聲及會議系統的出色發揮也為2015年中阿博覽會的成功舉辦貢獻了自己的力量。
|
