在噪聲的測量中，采用1/3倍頻程頻譜分析能更加詳細的反映出噪聲源的頻譜特性，便于較全面的了解聲源產生機理和提出最佳的降噪對策。而1/1倍頻程測量結果簡單實用，在吸聲、隔聲、消聲等基本噪聲控制元件的性能分析中普遍應用，因此也是工程中常測的項目之一。
定義
倍頻程是幫助量化人類如何區分頻率的頻率帶。倍頻程段表示特定頻率范圍內的整體能量水平。
如上圖所示，所有垂直的塊是一個倍頻程。

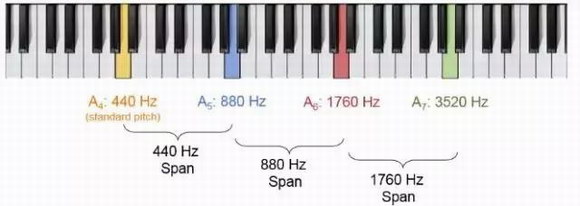

緊接著，倍頻程帶是如何確定的呢？在這里首先要借用音樂的知識，術語“倍頻帶”是從音樂理論借鑒的，其中同名音符之間的頻率是雙倍的。如下圖所示，每個頻段的上截止頻率均為下截止頻率的2倍，稱之為1/1倍頻程。
人類聽覺中的倍頻程以相同的方式發展：人類聽覺范圍（20-20kHz）被分成十一個倍頻程，每個頻帶具有前一頻帶的頻率跨度的兩倍，與上述類似，這些被稱為1/1倍頻帶，如下圖所示。
為了更貼近地匹配人類如何區分頻率，每個1/1倍頻帶可以分成三個頻帶，這些被稱為1/3倍頻帶。這些較小的頻帶能更接近地代表人類如何區分頻率。
如下圖所示為1/3倍頻帶的上、下截止頻率和中心頻率。
綜上，倍頻程的上下截止頻率可如下定義：若初始頻率為f0，1/n倍頻程，則第一段的上截止頻率fc可以計算為：
倍頻程的格式
通常顯示倍頻程，是以其帶寬的中心頻率線性間隔的，這叫做倍頻程格式。這會導致倍頻程在頻譜圖對的橫軸上出現相同的間隔，即使它們間隔不是均勻的。如下圖所示：
白噪聲表現為窄帶（藍色）和倍頻程（綠色）格式，x軸是倍頻程格式。注意到，與較高頻率的倍頻程段相比，較低頻率處的倍頻帶的填充數據較少。如上表格所示，這是因?yàn)檩^高頻率的倍頻帶覆蓋的頻率范圍比較低頻率的倍頻帶寬。
與倍頻程格式比較之下，上圖繪制了與之前相同的數據，但x軸是線性格式。注意，功率譜（藍色）在所有頻率下具有相同的密度。但每個倍頻帶（綠色）覆蓋的頻率范圍越來越大。
作用
倍頻帶有助于確定人耳如何區分頻率。在較低的頻率下，耳朵可以更容易地區分頻率。因此，倍頻帶更窄。在較高的頻率下，耳朵難以區分頻率（即使頻率相差很遠）。因此，倍頻帶更寬。
|
