新西蘭的FMG懷卡托體育場升級之后，漢密爾頓場地管理公司H3再次為河對岸的Claudelands活動中心選擇了QSC Q-Sys骨干網絡系統。
正如任何一家信譽良好的系統集成商證明的那樣，良好的業績是建立在忠實的客戶基礎之上。在2016年成功完成了漢密爾頓FMG懷卡托橄欖球場的數字化視聽系統升級后，AV Solutions又一次與漢密爾頓市議會的場館管理團隊H3建立了和諧的關系，由于QSC Q-Sys骨干網絡系統具有卓越的音頻可懂度、顯著的投資回報率和易于控制的特性在體育場得到了證明，所以四年后，回頭客接踵而來。

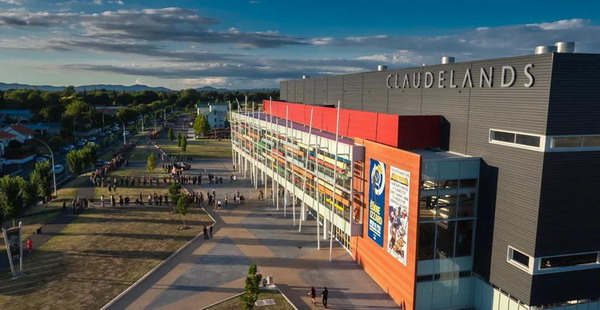

Claudelands活動中心（簡稱CEC）位于懷卡托河對岸，占地34公頃，是一個靈活的專用場地，同樣由H3團隊管理。CEC于2011年竣工，耗資6840萬新西蘭元，集10000平方米的室內外展覽空間、一個可容納6000人的競技場、一個可分割的會議空間和11個休息室于一體，可舉辦多種類型的活動。遺憾的是，隨著FMG懷卡托項目的全面升級，原本指定用于連接龐大場地的CobraNet音頻平臺的能力已經達到了飽和狀態。
Heaphy會議空間
AV Solutions公司的老板Hanspeter Frick于30年前從他的家鄉瑞士移居到新西蘭，并在北島打下了堅實的客戶基礎。那些只想通過觸摸屏操作其音視頻系統而無需了解基本原理的客戶便轉向了這位可靠的音視頻定制化設計工程師。“該系統已經得到了擴展，但由于它采用了CobraNet作為五臺DSP主機之間的音頻傳輸協議，除了58個輸入和61個輸出之外，已沒有進一步擴展的可能，”Frick解釋說：“事實上，已經增加了幾個I/O擴展器，以適應對模擬I / O數量不斷增長的需求。”
2019年11月，H3公司邀請AV Solutions公司提交了一份關于更新AV系統的提案，但揚聲器輸出和硬件除外。“通過CobraNet向各個尋呼區域提供可靠的網絡尋呼和廣播對運營商來說已經變得更具挑戰性，”Frick繼續說道：“每條鏈路的可用通道數量有限，已經達到了極限，DSP平臺最多只能支持28個尋呼區域。此外，還對多個第三方控制系統已經進行了花錢改造，以提供會議中心房間的音頻、照明和視頻投影控制，并增加了本地觸摸屏作為用戶界面。”
場地被租用作2019年新西蘭飛鏢大師賽
包括音頻、視頻和控制處理功能的QSC的Q-Sys系統平臺因其可擴展化和模塊化設計而被指定使用。“在2016年設計并提供了Q-Sys生態系統作為FMG體育場懷卡托的PA系統升級的一部分后，再次毫無疑問地選擇了Q-Sys，”Frick解釋說：“H3的技術人員對它的性能非常滿意。”H3公司接受了升級建議，AV Solutions公司在2020年初便開始了這個項目。
通過將Q-Sys Core 510i連接到大型機來實現系統冗余
現有的五臺主機已被兩臺Q-Sys Core 510i處理器取代，第二臺提供冗余。該設置還具備未來升級擴展的潛力，未來可接受多達128x128模擬和256x256網絡音頻通道。插入了輸入和輸出卡，以進一步實現本地音頻輸入能力以及模擬音頻輸出到輔助收聽設備。此外，五臺Q-Sys I/O-8 Flex通道擴展器為Heaphy會議室，Arena和Brooklyn會議室以及多功能空間提供了遠程I/O擴展。對于輸入輸出接口需求有限的房間，例如室外展廳，Attero Tech unAIO 2x2 AES67接口為I/O擴展提供了更具成本效益的替代方案。
QSC管理Arena的AV參數
網絡尋呼解決方案允許在整個建筑群的任何地方使用三個PS-1600G Q-Sys尋呼臺。通過交換機和鵝頸話筒上的雙以太網端口實現PoE連接，可以使用命令鍵轉發公告和信息。還可以根據需要添加或定制尋呼功能，同時，PA路由器支持實時和延時尋呼、預定消息、公告錄制、實時頁面路由、觸發回放和事件調度。
“Q-Sys使加載功能變得如此簡單，”Frick解釋說：“H3的技術人員可以根據任何事件的需要，使用Q-Sys管理員軟件配置每個尋呼臺的功能，而不會中斷核心處理器上運行的軟件。一旦創建了文件，就會通過Q-LAN網絡部署到核心處理器上，尋呼臺與公共地址路由器協同工作。最后，在展廳中增加了兩個Attero Tech Zip4-3G Dante/AES67尋呼接口，用于活動時連接兩只鵝頸話筒。”
AV Solutions公司沒有為現有的功放創建新的模擬輸出，而是設法說服H3在整個會場增加7臺QSC CX-Q和CX-Qn系列網絡放大器，這樣可以獲得更顯著的投資回報率。除了提供本地功率放大功能外，四聲道和八聲道型號還可以接受模擬音頻輸入到整個網絡系統中。
為公司會議設置分組討論室
由11臺QSC TSC-80w 8英寸和TSC-55w 5.5英寸觸摸屏控制器組合取代了之前的第三方控制系統作為H3操作員的圖形用戶界面。不過，選擇直觀的電容式液晶屏并不純粹是為了錦上添花。“由于Q-Sys除了提供串行端口外，還提供模擬輸入和輸出，因此可以將所有的東西都納入Q-Sys的生態系統。這樣一來，總體上提高了系統的可靠性。”
“除了Q-Sys系統控制整個CEC活動中心的所有視頻投影屏幕和升降機外，它還控制整個會議中心的飛利浦/Dynalite照明系統。我們還將其與IPTV網絡進行了對接，使預先錄制的緊急信息包括疏散路線提示得以觸發，并在疏散公告中顯示出來。”
Q-Sys控制視頻投影屏幕和升降器
AV Solutions公司在其他網絡硬件升級后便開始投入工作。“新冠疫情的到來使一切放慢了腳步，然后讓我們停了一段時間，”Frick回憶道：“但是我們很快又重新開始了工作。網絡容量使舊系統可以在安裝和測試新系統的同時保持運行狀態。一旦我們與IT服務提供商一起解決了一些網絡錯誤，并確保一切都100%正常，我們就轉移到新系統上。”
H3場館經理Andrew Boulton一直大贊AV Solutions和Q-Sys現在給CEC帶來的好處。“顯然，采用Q-Sys平臺來處理整個場館的所有音頻和控制，可以實現獨立和統一的用戶控制，”Boulton說：“現在，H3技術人員可以在一個系統內監視、排除故障并協助整個CEC的本地管理人員。”
隨著Boulton的團隊迅速熟悉了新系統固有的優勢，他選擇將獨立看臺區的傳統功能空間整合到了同一網絡中。“通過簡單地添加一個I/O-8 Flex擴展器和一個觸摸面板，整個過渡過程非常直接，”他說：“對于Q-Sys系統，只有你想不到沒有它做不到的。”
