前幾日相繼介紹了即將亮相北京InfoComm展會的Extron——NAV Pro AV over IP分布式系統以及FOX3光纖分配系統。
NAV Pro AV over IP
FOX3
今天小編帶您領略Extron“用于未來 8K 信號的音視頻系統”的Extron XTP II CrossPoint 系列。
用于未來 8K 信號的音視頻系統

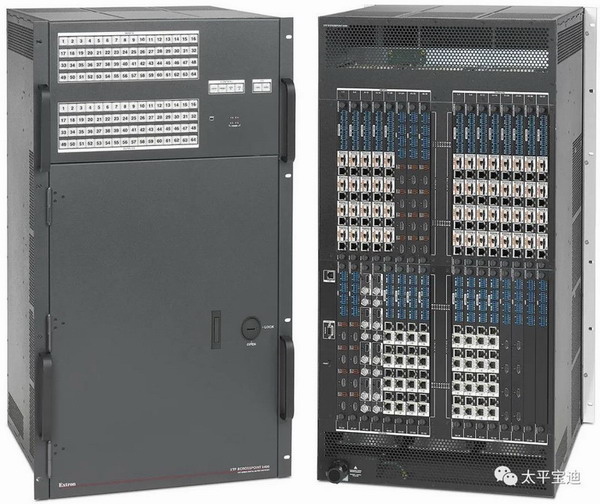

XTP II CrossPoint系列模塊化數字矩陣切換器在產品工程與設計方面是一項巨大的飛躍，提供高性能視頻、音頻、雙向控制和以太網信號路由，是面向未來的集成解決方案。50 Gbps 的數字背板輕松地超過了每色 16 位、帶 4:4:4 色度采樣的 4K/60 視頻分配所需的數據速率。這些矩陣系統可配置一系列完整的板卡和終端設備，包括支持 HDMI 2.0b、HDR 和 HDCP 2.2 的 XTP 4K 雙絞線、XTP 4K 光纖和 XTP II HDMI 輸入和輸出板。
三種可配置的機箱
XTP II CrossPoint 1600
XTP II CrossPoint 3200
XTP II CrossPoint 6400
XTP II CrossPoint提供三種可配置的機箱供選擇，輸入/輸出尺寸從 4x4 到 16x16、32x32 和 64x64 不等，可滿足當今的視音頻切換和分配系統的應用需求的同時，迎接未來 8K 信號的挑戰。
4K雙絞線及光纖切換和傳輸
雙絞線及光纖輸入/輸出板和終端設備提供了端到端的功能，可通過單根電纜延長 4K 視頻以及音頻、控制和以太網信號。
符合 HDCP 2.2 標準的 4K 雙絞線
可將信號延長至 100 m (330') 遠的距離，并為終端設備遠程供電。
4K 光纖切換和傳輸
XTP 4K 光纖提供了完整的集成解決方案，它集成 Extron 獨有、自定義設計的光纖模塊，可通過標準的 OM4 光纖提高長距離信號傳輸?shù)男阅鼙憩F(xiàn)。
本地輸入/輸出支持 HDMI 2.0b
符合 HDCP 2.2 標準的 HDMI 2.0b 輸入/輸出板提供 18 Gbps 的吞吐量，可支持 HDR 并切換每色 8 位、帶 4:4:4 色度取樣的 4K/60 信號。為了提高系統設計的多用性，XTP II CP 4o HD AT 4K PLUS 輸出板提供了 Dante 數字音頻輸出。輸出板可使用標準因特網協議通過網絡傳輸多達 4 路立體聲音頻信號。
XTP II CrossPoint特性
可靠性和高性能
圖片
按照最高的標準進行設計和制造，50 Gbps 背板可為所有 4K/60 分辨率提供超過 HDMI 2.0 和 DisplayPort 1.4 信號所需的帶寬性能需求，并能支持未來的新興分辨率，如 8K。
電源設計
Extron 一流的電源設計采用了最高質量和最高性能的組件。
熱量管理
機箱上下通風口兩組被監控的風扇提供了最佳的熱量管理，從下面吸入冷空氣，并將空氣通過輸入/輸出板吹入機箱，上面的風扇負責將機箱內的熱空氣從上部抽出。
