l基本情況
客戶通過自已的好友推薦找到我們，多次到我們工作室體驗，交流。充分了解到我們在本地影音技術的專業性和工匠精神，很快對我們絕對認可，決定把新別墅的富二層，一間面積近40平米的獨立空間，參照我們頂級廳的標準，交由我們打造現代最新技術架構的純影院，以沉浸式享受美輪美奐的電影藝術。
位置：遼寧省錦州市東湖河畔
（2）認識設計師
趙珂倫，遼寧•錦州•珂倫臻享影院設計工作室技術總監，大學學歷，THX認證工程師， CEDIA會員，榮獲2019年度定制影院類十大影音設計師，在2015-2022《家庭影院技術》與《影音中國》舉辦的“私人影院創意設計大賽”中，多年蟬聯獨立視聽室優秀設計大獎，作品收錄《中國家庭影音娛樂系統案例集錦》
設計/施工公司：
遼寧•錦州•珂倫臻享影院設計工作室
（3）空間信息
面積：視聽室尺寸、面積/體積信息
長8389×寬4835×高2900（前）3500（后）
資金投入：影音設備25萬元
裝修投入：8萬元
智能化（控制+燈光）2萬
建聲模組：4萬
座椅：6萬元
總資金投入共計45萬元。
l影院設備列表

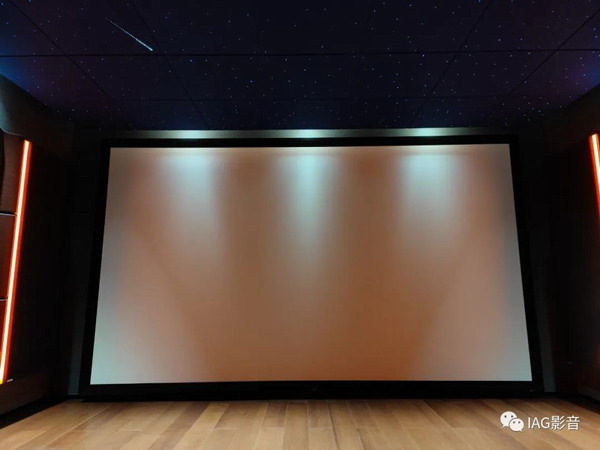

屏幕：180寸法國XY超精密斜紋編織透聲幕Sound Max4K
AV放大器：日本原產馬蘭士MARANTZ SR8015旗艦級11.2聲道8K 全景聲
后級放大器：獨立 300W*7多聲道純后級放大器
威動智能影庫4K超高清播放器
英國Wharfedale MI-602 前3主音箱
英國Wharfedale MI-602 4只環繞+4只全景聲
英國MISSION 美聲M-5122A 雙12寸超低音2只
影院構建過程，聲學/光學處理及特別設計
（1）視聽室前期建聲設計、聲學/光學處理；
前期，我們根據實地測量，進行對應空間的平面布置圖，視角分析圖，聲場分析圖，駐波點分析圖等規劃分析，得出這個空間比例的最佳座椅位置，數量和屏幕大小及聲道喇叭點位布置 。這個空間長度8米，寬度將近5米，可以說是一個獨立影音室“天生”的好空間，足夠大，寬度合理，可以把屏幕做到180寸，雙排座椅地臺起高后，可以有足夠的2米深度，即使第二排影音電動完全延展開，地臺都足夠距離，可以讓半躺的身體舒展開。
器材以外，房間是最關鍵要素，要得到畫面最佳對比度，房間暗房式光學要求是必然的，而且用家也非常接受和贊同我們的光學建議，地面，天花，基礎立面墻面全部深色啞光。
影院建設于地下室二層，冬暖夏涼，一定存在凝結水潮濕的風險，因此我們選用可視化裝配式聲學模組，以THX對建聲的指導原則和對實際空間的綜合設計，進行排布，模塊外掛于基礎墻面，即有浮凸的特殊美感，對于聲學結構，也有利于空氣流通循環，有效避免內嵌風格隱藏式結構過多，被潮濕侵蝕后，不利于空氣流通循環快速干燥，堆積于內部潮氣更容易發生霉變風險，雖然在內部看不到，影響環保和健康的風險會比較大。
我們選用的聲學模組，E0級環保，以吸聲和擴散2種處理方式，寬頻吸聲調諧板使用布藝黑色，專利的密閉式框體包裹多層不同密度天然纖維復合環保聲學基材，搭載實木后空腔技術，解決震動回聲，分散控制聲反射，降低混響時間，解決聲音渾濁，調整諧波，大幅提高房間聲音的清晰度，同時避免了傳統單一材質吸音材料由于吸音頻率狹窄、過吸收成干澀沉悶的缺陷。
非對稱玻形擴散板使用30%光度的鋼琴漆黑胡桃深色木紋風格，MLS二維空間全效率量化波形擴散體，專利的量化波形算法和單一非對稱WAVE 波峰結構，消除周期性影響，可以獲得真實生動影院空間混響，密閉后空腔結構，還可以吸收低頻，大幅減少駐波回蕩，主體 GRP 倒模，一次成型，高強度，高硬度，高密度，單個重量5.6kg，不損失聲能，可以獲得極富彈性和密度的聲音特性。
（2）影音智能設備安裝細節；
我們把本影院項目定位于我們技術的標桿，施工的標桿，細節的標桿。從施工最初開始，不僅嚴把每一個施工細節的精度，慢工出細活，技術總監親自重點管理，我們還特別注重保留每一個結點的文檔和多角度記錄照片文件，以日期來進行分割，每一次小的進度，每一次的工地檢查，每一次的節點推進都保留大量圖片文檔。所有節點流程，做成文件包。這個項目有了一個非常詳細的影院流程大數據，加之圖紙，后期的復尺數據，安裝數據，作為今后系統維護的依據和可參照的數據。
設計與調試心得
（1）外觀和裝修風格、制作工藝等方面一些特別設計的心得與體會；
業主是成功企業家，很有社會地位。因此整個影音室在設計最初，我們就定位厚重、沉穩、高級感，與其別墅的高端定位要契合。同時又要體現出現代最新定制影院架構的現代、智能、科技感。

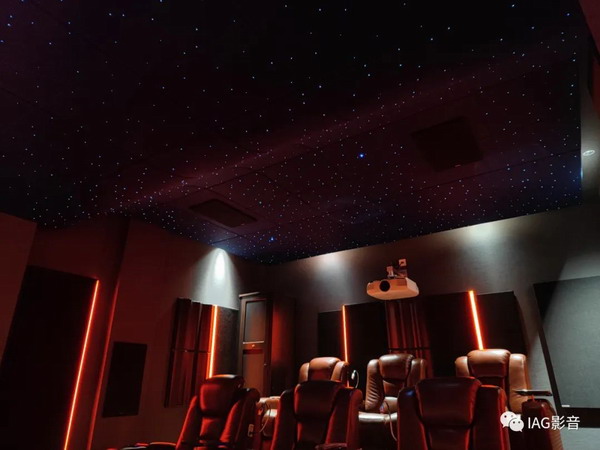

影音室天花板原始高度為前方二分之一部分2.9米高，后方二分之一部分有3.5米高。女業主特別喜歡星空頂，我們一定要給女業主一個最佳的星空設計，我們把星空頂做到天花板面積的最大化，前低后高，中間以S曲線柔性過渡，把星空頂做成S型，并且與立面墻壁以目前流行的“懸浮”式進行非接觸連接，照明筒燈位于懸浮槽口內隱藏安裝，做到見光不見燈，星空光源使用純白光+動態流星的經典款式，最接近真實的星空感，勞斯萊斯幻影汽車就是這種經典款式，顯得高雅，不俗。最終效果也是相當大氣完美，很有宇宙般深邃浩瀚之感，同時，星空頂我們定制了3條一米二長度動態長流星。業主非常滿意，很喜歡。
影音室除前方屏幕接近頂天立地和墻到墻，另外三個立面使用可視化建聲模組，全部以黑色布藝寬頻調諧板+質感極佳的啞光黑胡桃波形擴散板配合燈帶，完全復現出最初設計要求的厚重，沉穩，高級感。豎直燈帶的加入，與影音智能燈光模式的配合，適當加入了現代感元素和體驗感。
（2）智能控制系統，從燈光、窗簾到設備管理、操作，進行簡單的說明。
我們使用了最好的Control4單房間影音智能系統中控主機，配合智能化的三連體的門口場景面板，實現了一鍵的燈光、影音設備的聯動。同時也實現了每路燈可獨立的使用面板進行控制。
為得到更好圖像質量和智能控制體驗，信號源使用獲得ISF認證的機型-威動影庫V8超高清播放機，此機有著與C4智能主機深度設計的控制程序，可以準確的判斷機器是否處于真正的播放狀態，從而精準的進行播放，暫停，停止的燈光聯動設定，而不是簡單把燈光對應遙控器的按鍵編程，這樣的話許多安卓機器使用十字導航按鍵的確認鍵，按下即播放，再次按下即暫停，燈光就無法準確對應了。
從安全角度考慮和對屏幕無用光影響減少到最低的苛刻要求，選用高級的光纖臺階燈。臺階燈使用雙光帶，向上15度，向下45度發光，于二排座椅和一排座椅臺階踏步上。同時，對應側墻的愛馬仕橙色的燈帶，我們的臺階燈也選擇了對應的橙色，與立面墻發光燈帶的色系一脈相承。只有在進場明亮模式和觀影模式時發光。發出微微的暗橙色光線，明暗亮度剛好，示寬示高，警示安全。
愛普生旗艦4K投影機充足的亮度感，準確的色彩表現，優秀的色彩明度，在暗房式設計的空間里，以180寸呈現，可以展現綿密的圖像，黑白分明，色彩絢麗，表現性能極為優異。
主聲道，環繞聲道與全景聲天空聲道，全部使用一樣的大型英國Wharfedale MI定制喇叭系統，雙六寸低音與雙高音，呈啞鈴型排布，形成類似同軸發聲效應，聲音一致性極佳，沉穩自如，厚潤程度都非常的好，表現很大氣。2只雙12寸低音炮組成的7.2.4的系統。在這個大空間里，與主聲道和天空聲道的融合感非常好。電影表達細致情感的時候，情感表達到位，令人動容，爆棚場面，聲音也快速，迅猛，很強烈的撼動身體的體感，非常過癮。
影院建設過程中，業主多次到現場參觀建設流程，每一次見面都增進了對于我們的信任和放心，影院完成交付，業主對整個影院進行驗收并沉浸式體驗，業主對影院內飾質感，畫面清晰度，多維度環繞聲的包圍感和震撼的程度，都嘖嘖稱贊，所表現的畫面色彩絢麗，黑白分明，非常滿意整體效果�？蛻粲H口對我們說“影音室是她們全宅最滿意的部分”。
這是一個令我們非常幸福和欣慰的影院作品，業主發自肺腑的說出影院是她們別墅全宅最滿意的部分，這是對我們最高級的評價和認可，影院建設中，我們一切的細心，努力，辛苦和汗水，都是值得的，我們作為影音設計師被認可的高級幸福感。
其它影音設備
影音線材：FIBBR 光纖4K光纖HDMI線 15米
MPS15米 HDMI線
MPS OFC 音箱線高純無氧銅音箱:300米
MPS OFC E-310超低音信號線（中心鍍銀線一根）
高級定制機柜：猛犸E5-1980高級立式器材柜
航空合金3軸高穩定性精密微調投影機吊架
可視化裝配式建聲模組
影美極G810款高級影音專用真皮電動座椅 6張（前三+后三）
猛犸E5-1980高級定制機柜
智能部分：
·Control4 EA-1中控主機1臺
Control4 S260智能搖控器1只
Insona 雙路負載4按鍵場景控制面板*2只
Insona 雙路負載4按鍵可調光面板*1只
Insona 3連位開關面板邊框
NETGEAR 4口千兆交換機1臺
專用授權電源時序器*2臺
（案例來自遼寧錦州珂倫臻享影院設計工作室）
