在日常生活中，我們常常能僅憑耳朵就判斷出聲音的來源方向，這看似平常的能力背后，其實蘊含著一項非常實用的技術 —— 聲源定位技術。它不僅在我們的日常生活中發揮著作用，在眾多專業領域，尤其是化工電力相關行業，更是扮演著不可或缺的角色。今天，就讓我們一同深入探索聲源定位技術的奧秘。
聲源定位技術的基本原理
聲源定位技術，這項聲音的“偵探游戲”，通過在不同位置布置麥克風來捕捉聲信號。由于聲波到達各麥克風的時間存在差異，即時間延遲，我們可以通過算法處理這些信號，從而精確確定聲源的位置，包括方位角、俯仰角和距離。
人類也擁有類似的聲源定位能力。在單耳定位中，耳廓的作用類似于聲音處理器，它反射聲波，與直達聲波在耳道內干涉，產生耳廓效應，幫助我們確定聲源方向。雙耳定位則更精確，依賴于兩耳接收信號的時間差（ITD）和聲級差（ILD）。ITD在中低頻聲音定位中更為有效，而ILD在高頻聲音定位中表現更佳。結合耳廓效應、頭部轉動和優先效應，我們能夠更準確地感知聲源的角度和距離。
聲源定位技術的發展歷程
聲源定位技術的發展經歷了從信號處理方法到陣列處理方法，再到深度學習方法的演變。最初，聲源定位主要依賴于信號處理方法，通過分析聲音的強度、時間差等基本信息來確定聲源位置。然而，這種方法在復雜環境下容易受到噪聲干擾，定位精度有限。
為了提高定位精度，人們開始采用陣列處理方法。這種方法利用多個傳感器組成的陣列接收聲音信號，通過分析不同傳感器間信號的相位差、時間差等信息來確定聲源位置。陣列處理方法能在一定程度上抑制噪聲干擾，提高定位精度。
近年來，隨著深度學習技術的發展，基于深度學習的方法在聲源定位領域取得了顯著成果。這種方法利用神經網絡對聲音信號進行高層次的特征提取，并通過訓練大量數據來提高定位精度。它能有效處理復雜環境下的噪聲干擾和多徑效應等問題，具有較高的魯棒性和準確性。
聲源定位的歷史可追溯至中國古代戰國時期的“地聽”和“瓷聽”方法，以及第一次世界大戰期間的佩蘭遙測儀，這些技術展示了聲源定位的早期應用。現代聲源定位技術在多個領域有廣泛應用，包括船舶和車輛檢測、機器噪聲源定位、通信設備、語音識別處理等，并隨著技術進步，其應用前景持續擴大。
聲源定位技術的核心技術
端到端的模型傳播模型：聲學傳播模型是聲源定位的關鍵部分，常見的有自由場模型和遠場模型。自由場模型就像是一個理想的聲音傳播空間，聲音在其中只通過一條直達路徑到達麥克風，不存在任何阻擋物，也沒有聲音的反射，比如在空曠的室外或者專門的消音環境室中。而遠場模型則考慮到麥克風間距離和聲源到麥克風陣列距離的關系，使得聲波在一定條件下可以被近似看作平面波。
特征：在聲源定位過程中，會用到多種聲學特征。到達時間差（TDOA）能夠反映聲音到達不同麥克風的時間差異；麥克風間能量差（IID）則體現了聲音在不同麥克風處的能量變化；頻譜缺口可以提供關于聲源頻率特性的信息；MUSIC 偽頻譜在信號處理中有著獨特的作用；波束形成可控響應則有助于確定聲音的方向。
映射方法：這一方法的核心是將陣列信號中的特征準確地映射為位置信息，它就像是一座橋梁，連接著聲音信號特征與聲源的實際位置。
實現方法
到達方向估計
基于相對時延估計的方法

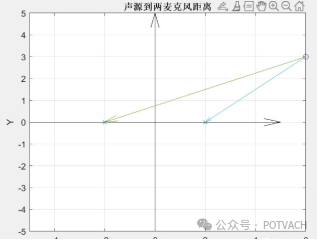

這種方法利用麥克風陣列的幾何布局，捕捉到不同麥克風接收信號的時間差異。通過計算這些時間差，可以采用互相關、廣義互相關（GCC）或相位差等技術來精確估計信號的到達時間差。結合麥克風陣列的具體布局，可以推算出聲源的方位角。
基于波束形成的方法
波束形成技術通過對麥克風陣列的信號進行相位補償，實現對特定區域的聚焦。通過加權求和的方式，可以確定波束輸出功率最大的方向，從而定位聲源。常見的波束形成算法包括延遲相加（DS）、最小方差無失真響應（MVDR）和可控響應功率相位變換法（SRP-PHAT）。
基于信號子空間的方法
這類方法分為相干和非相干子空間方法。非相干子空間方法，如MUSIC算法，通過分析信號協方差矩陣的特征值分解，構建信號子空間和噪聲子空間，進而生成高分辨率的空間譜圖。對于寬帶聲源，可以通過傅立葉變換將其分解為多個窄帶信號，并分別應用MUSIC算法，最后將結果加權合并以獲得寬帶聲源的方位估計。相干子空間方法則是信號集中在一個參考頻率上，然后使用窄帶子空間處理技術進行方位估計。
基于模態域的方法與陣元域處理方法不同，模態域處理方法具有頻率無關的特性，適合設計低頻指向型波束形成器，并減少波束掃描的頻點數。這種方法需要進行模態展開，通常通過傅立葉變換實現，每階模態都對應一個空間特征波束，這些波束可以組合成期望的波束響應。模態域方法在球形陣列和環形陣列上表現良好。
基于機器學習的方法 與基于模型的傳統方法不同，基于機器學習的方法不需要預先定義傳播模型，而是將聲源定位問題視為分類或回歸問題。利用機器學習的強大非線性擬合能力，可以直接從多通道數據特征中學習并映射出定位結果。這種方法分為基于網格和無網格兩大類，它們在定位精度和聲源數量估計方面各有優勢。
距離估計
在聲源定位領域，與聲源到達方向（DOA）的估計相比，聲源距離的估計研究發展較慢。一旦通過聲源到達方向估計確定了聲源位置，它就被限定在由麥克風和捕獲信號構成的雙曲線區域內。如果使用多個麥克風陣列對信號源進行DOA估計，可以通過這些陣列的雙曲線交點來定位聲源。但是，這種方法不適用于遠距離測量，許多研究也僅限于室內短距離聲源的距離測量。
在室內環境中，當聲源的距離變化時，由反射產生的聲能（例如室內的混響聲場）可以認為是恒定的，而直接來自聲源的聲能會隨之變化。這兩種能量的比值被稱為直接到混響比（DRR），這個比值與聲源距離的估計有著密切的關系。理論上，可以通過聲源到達麥克風的房間沖擊響應（RIRs）直接計算出信號的DRR。然而，聲源距離的估計受到多種因素的影響（例如RIRs未知，近場和遠場模型不匹配，混響能量隨距離變化等），這些方法尚未成熟，難以廣泛應用。
對于DOA和距離估計方法的性能評估，需要一些指標來進行衡量，常見的評價指標包括：平均誤差：這個指標衡量估計的偏差，通常通過比較估計值和真實值，計算這些差異的平均值。具體的方法可以是絕對誤差、均方誤差、均方根誤差或最大誤差等。
準確率：這個指標常用于DOA估計，如果估計值在真實值的一定誤差范圍內，則認為估計正確，否則為錯誤。它衡量的是正確檢測的比例。
查準率、查全率和F1分數：這些指標在機器學習中的分類任務較為常見。在聲源位置估計中，如果估計正確，則為真正例；如果估計錯誤，則為假反例。如果沒有聲源而估計結果也沒有，則為真反例；如果有聲源而估計結果也有，則為假正例。查全率衡量檢測到的正確聲源位置占所有聲源的比例；查準率衡量估計到的聲源位置中正確估計的比例。查準率和查全率通常呈負相關，而F1分數是這兩個指標的調和平均值，提供了一個平衡。 聲源數量：這個指標衡量能夠估計到的聲源數量，而不關注聲源的具體位置。
聲源定位技術
在化工電力行業的應用在化工電力行業中，聲源定位技術猶如一雙敏銳的 “耳朵”，時刻監測著設備的運行狀態，為安全生產和高效運營保駕護航。
化工領域 在化工領域，各類生產設備如反應釜、壓縮機、泵等在運行過程中會產生復雜的聲音。當設備出現故障時，往往會伴隨著異常噪聲的產生。聲源定位技術能夠迅速鎖定這些異常噪聲源，精準定位故障設備，從而及時采取維修措施，避免故障進一步擴大引發安全事故。例如，某大型化工企業的生產車間里，眾多設備緊密排列且運行環境嘈雜。一旦某臺設備出現問題，利用高精度的聲源定位系統，工作人員可以在短時間內準確找到故障設備的位置，及時進行維修，有效減少了設備停機時間，降低了經濟損失，保障了生產的連續性和安全性。
電力領域
電力行業同樣離不開聲源定位技術。發電設備如汽輪機、發電機等在運行時會發出持續的聲音，這些聲音中蘊含著設備運行狀態的關鍵信息。通過聲源定位技術，可以實時監測設備聲音，及時發現異常振動產生的噪聲源，從而判斷設備是否正常運行以及故障發生的具體位置。比如，在一個大型火力發電廠中，分布在設備周圍的傳聲器陣列就像一個個 “聽診器”，不間斷地采集設備運行聲音。一旦汽輪機的某個葉片出現異常振動，聲源定位技術就能迅速定位到噪聲源，工作人員便可及時更換葉片，確保發電設備的安全穩定運行，提高發電效率，同時也為電力供應的可靠性提供了有力保障。
聲源定位技術面臨的挑戰
噪聲和回聲影響
盡管某些算法如GCC-PHAT可以在一定程度上降低噪聲和回聲的影響，但在極端復雜的環境中，這些干擾仍可能導致定位出現誤差。
多源信號干擾
當多個聲源同時存在時，定位一個特定聲源的方向會變得更加困難，需要結合更復雜的多源分離算法來處理。
麥克風陣列設計
麥克風之間的距離、陣列布局和環境的聲學特性都會影響時間差（TDOA）的準確性，這對聲源定位的精度至關重要。
材料各向異性和復雜鋪層方式
在復合材料層合板的聲源定位中，材料的各向異性和復雜的鋪層方式會導致聲波傳播方向與入射方向之間存在傾斜角，使得傳統的聲源定位方法失效。
Lamb波的頻散問題
在復合材料層合板中，Lamb波在傳播時會發生頻散，可能會導致難以讀取正確的時間信息，從而造成定位失敗。
信號能量方法的局限性
基于信號能量的方法雖然可以用于正交各向異性板的聲源定位，但其應用范圍有限，需要提前預測對稱軸信息，對于某些復合材料層合板，該定位算法可能會出現不收斂的情況。
實驗空間及設備要求高
聲源定位實驗研究由于對實驗空間及設備要求較高，導致相關研究較少，且實驗方案設計及數據分析方法多樣，限制了研究結果之間的可比性。
信噪比低的環境
在信噪比很低的情況下，聲源定位模型需要表現出良好的定位效果，這對算法的魯棒性提出了挑戰。
回顧過去幾十年，聲源定位領域取得了令人矚目的發展。曾經，研究人員認為在噪聲和混響條件下，聲源定位的魯棒性極差，幾乎是一個無法攻克的難題。然而，如今許多聲源定位方法正是針對這些復雜條件進行研究，并且性能得到了極大的改善。
盡管目前的聲源定位技術仍然存在一些局限性，例如僅依靠音頻信號對距離進行估計的研究方法效果還不夠理想，但當前的發展趨勢顯示，這些問題正在逐步得到解決。隨著科學技術的不斷進步，我們有理由相信，聲源定位技術將在未來克服重重困難，實現更加精準、快速、可靠的聲源定位。特別是在化工電力等行業，聲源定位技術有望進一步創新，為保障生產安全、提高生產效率發揮更大的作用。在這個充滿挑戰與機遇的發展進程中，我們期待著聲源定位技術不斷突破，為人類的生產生活帶來更多的便利和安全保障。
|
