【音響網資訊】對于追求音質完美的骨灰級音響發燒玩家而言，擁有一套音質音色醇美的HI-END音響，簡直就是夢想之中的烏托邦。但凡看過那部以音響發燒為背景題材的電視劇《天道》：
都知道王志文飾演的丁元英家中那套頂級發燒音響：那是一套典型的“雙功放分音放大”的搭配，玩音響發燒的人知道：雙功放分音放大的搭配，的確是N多終極發燒友向往的目標。但身為音響業界的從業者，從技術的角度上來講，真正要達到廣大骨灰級音響玩家期望的最高境界，還有一種比“雙功放分音放大”更加霸道和極毒的搭配方式，這就是HI-FI“電子分音”音響技術。
電子分音的基本表述為：由于目前喇叭單元還無法把單體做到音頻的全頻20-20000Hz發聲輸出，因此我們在設計一只全頻音箱時，只能把喇叭單元分成幾個部份頻段然后無縫的銜接起來發聲。電子分音電路的原理就是要把適當頻率訊號傳給適當的喇叭單元，從而以它來取代傳統音箱中的RLC（功率分音）分音器，具體做法為：將來至CD機解碼后的純音樂信號，通過至少32-bit 的DSP 音頻處理器，將音頻聽閾范圍（10Hz---25KHz）的頻率分割成和你的音箱所采用的高音或低音喇叭頻響范圍相融合的理想頻段，并以每聲道兩路獨立功放的形式，分別擔任聲音的高音和中低音功率放大輸出去推動各自相應的目標喇叭發聲。這樣一來，對于一套擁有雙聲道立體聲的音箱系統而言，就必須要采用一臺高品質CD機（擔任音源） ， 一臺32-bit 的DSP 音頻處理器（擔任高低音分頻），四路獨立功放（擔任左右聲道高音和中低音的獨立功率輸出），一對四接線柱（箱內沒有功率分音器）的高保真音箱來構建完成了。
用電子分音取代傳統的RLC（功率分音）器所帶來的好處是非常明確的：首先電子分音器是在后級功放之前切割訊號頻率范圍，而傳統的RLC分音器則是在功放之后切割訊號，因此電子分音器在功率運用的效率上會較高，調整頻率精準。可以獲得更好的訊號損失度與更大的動態響應。用權威的Audio Precicion SYS-2722音頻測試設備實際檢測也能看到它能明顯的減少功率損失，減少各個喇叭單體間的相互干擾和頻段重復疊加所帶來的聲音干擾和串擾；能極大的改善聲音的純凈度，使喇叭單體間的瞬態得到確切的改善，動態范圍得以明顯的提高，互調失真得以減少；讓喇叭單元個體的靈敏度能得到較好的控制，低頻的過載可能性也得到明顯的降低。整個音頻范圍的聲音可以做得更符合自己的聽感，也更加的平衡自然流暢，聲音的定位感也有明顯的提高。唯一的缺點就是產品成本較高導致售價不菲，絕非一般的音響愛好者所能承受的售價讓大家望而怯步。
一直在多媒體音響滿天飛的市場上尋找商機的天逸公司，正是看到了“電子分音”技術運用于高檔多媒體的獨特魅力和市場潛力，才投入大量的技術資源，以他們擅長的高科技DSP聲場處理技術和傳統的高保真設計經驗相結合，于今年鼎力開發出了獨家擁有的“電子分音”高保真多媒體音響。從而為眾多青睞在多媒體音響上獲得高音質的朋友們提供了“圓夢”的可能 ……
圖一：天逸TY-DO1 2.1聲道DSP電子分音實物靚照
圖二：天逸TY-DO1 2.1聲道DSP電子分音背面靚照
圖三：這是一份筆者通過仔細分析解剖后繪制的電路原理方框圖

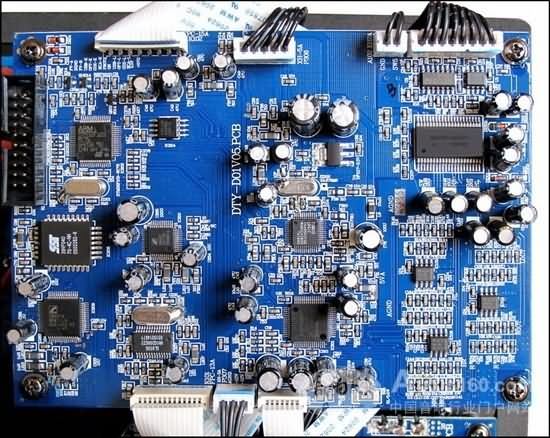

圖四： 為TY-D01數字信號處理電路板實物
由圖可見：擔任信號采集和AD/DA數/模轉換工作的主控芯片是美國CIRRUS公司的CS42516 CQ2：這是一片擁有64腳的24位編解碼、動態范圍達到110dB、失真度極低的低噪聲帶接收處理器。6路輸入音源包涵一路OPT光纖、一路COAXIAL同軸、一路UBS數字源碼輸入、一路藍牙3.0輸入，和三路對應為DVD、CD、PC機的模擬音頻輸入端，為該音響提供了多渠道的便捷信號輸入解決路徑。對于時下電腦PC機等最流行的USB信號，該音響專門為其設計了由CM6610、CM9822A、PLCC-32、以及高穩定晶體振蕩器等組成的192KHz / 24bit USB 音頻解碼器，以保證來至電腦的數碼音頻信號的高品質和高音質。
以上通過數模轉換及解碼成模擬音頻的信號被送入IC201，這是一片來至美國CIRRUS LOGIC（水晶半導體公司）的CS48540CQ2，是一片具備32bit的DSP音頻處理器，在本機中擔任著非常重要的“電子分頻、EQ調整、延時”等功能，是本音響完成“電子分音”所不可或缺的技術精華之一。在人耳聽閾范圍的音頻將在這里完成超低音部、左右聲道的中低音部、高音部的合理切割分頻，變身成為5路頻段不一的模擬音頻信號，被送入六聲道的電子音量控制芯片做進一步的控制處理后，分別送入各自對應的五路獨立的音頻功率放大板中進行信號功率放大：拆機可見。
（圖五）：這五路音頻功率放大板全部采用獨立的電子元件，以自動貼片焊接工藝獨立成板。獨立電子元器件和各聲道相對獨立的放大電路板，是HI-FI發燒友所公認和青睞的高保真功率放大的好聲保證，也是HI-FI音響發燒友們最津津樂道的話題之一。而自動數控貼片焊接工藝則可大大杜絕漏焊、虛焊，是電子產品穩定性和可靠性的基礎保障。這兩種工藝的運用，其實際聲音效果遠遠超出了許多僅僅使用運放和TDA系列傻瓜功放模塊的所謂高保真多媒體的音質音色，二者效果相差甚遠，實在不具備可比性。
模擬電路方面，為方便對這部分電路有一個較為明確的認知，筆者專門描出了模擬聲道的電路圖
（圖六）：該電路圖是一個非常經典的高保真電路，輸入部分為精心配對的高保真低噪聲晶體管組成的差分放大輸入端，差分放大電路可以比較完美的解決好直流放大電路中的增益和零點漂移的矛盾，能夠有效的在放大差模信號同時對共模信號有很強的抑制能力，是高保真功放常用的優秀HI-FI輸入電路之一。
輸入的微弱音頻信號在這一級被放大后送至下一級電壓放大級，該級同樣是由差分電路及電子恒流源電路對音頻信號電壓進一步放大。最后進入由四只晶體管組成的復合管進行電流放大，以增強本級晶體管的驅動能力，去推動由每聲道2只D718/B688大功率晶體管進行功率放大。筆者注意到，這五塊音頻放大電路板都完全一樣
（圖七），整機總共用10只D718/B688大功率晶體管） ，從而可以產生兩路高音（每路為15W 8歐）、兩路中低音（每路為25W 4歐）， 一路超低音80W(4歐)的充足功率。
其實對于稍微懂得高保真音響的設計、工藝和用料的朋友而言，打開TY-D01的外殼一看都會認可這的確是一個重視品質質量和音質音色的發燒之作

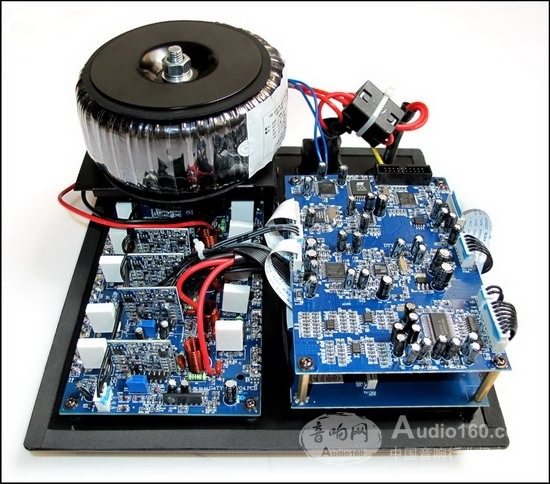

（圖八）：八張獨立安裝的電路板密密麻麻的板載著不同類型的優質電子器件，一個200W功率的優質巨型環形變壓器和高達近50000微法的儲能電解電容組合成強大的動力之源，配合散熱面積巨大的鑄鋁散熱器和十只音頻專用大功率晶體管，去推動5只高音質的HI-FI單元發聲，尤其低音喇叭
（圖九）選用了和天逸童笛8號相同的、具有優良丹麥血統的超強磁體、大音圈和超長沖程的8寸低音單元，使低頻的質感及震撼效果達到了形神兼備的驚人程度。
有了這樣經典的電路基礎、這樣精心謀劃的設計制作工藝和不惜成本的用料等作為鋪墊后，要想不“好聲”都難！
實際試聽感受：
實話實說，擁有天逸的TY-D01并與之親密接觸、聆聽它美妙的歌聲，絕對是一種幸福的享受：它的聲音效果顛覆了我對大多數多媒體電腦音響的看法，在音質音色上的確與通常我們記憶中的多媒體音響有質的區別：印象最深的是：它的聲音效果完全可以和傳統印象中的中檔高保真書架式音響媲美，聲音的保真度，音樂味，聲音的質感，醇厚感、空氣感、空間感、通透感以及強大的聲壓和低頻下潛，彈性等等主觀感受都有不錯的表現，在30平方米的試音室內與一套傳統的高保真書架式音箱進行盲聽PK，居然也能打成平手，連我這個有十余年專業聽音校聲經驗的人都感到“互有勝負，難分仲伯”！
我在30平方米的標準試音室用CD為音源
來試聽人聲和弦樂，沒想電子分音能將音樂詮釋得如此出色，遠遠超出我的估計范圍：人聲既干凈又飽滿圓潤，厚實而豐滿的中頻極大地加強了趙鵬嗓音中的質感、醇度和磁性。使之有一種入耳即溶、非常醇厚豐潤的聽感，配樂配器也表現得層次分明、細節畢現。而蔡琴的音質特點表現更是尤為突出，一曲《恰似你的溫柔》歌聲極富滄桑感，略為沙啞憂郁的喉音既醇厚又富于磁性，配合晶瀅通透的木吉它，使之極具魅力，讓人百聽不厭。而劉芳的《東風破》，音質音色更是晶瑩通透：集圓潤、甘甜、深情、柔美、舒揚為一體，整個聲場氣勢恢宏，質感清晰，幾乎找不出毛病來。
多媒體音響之所以被發燒友嗤之以鼻，最最只要的原因就是聲音因為低音炮和中頻的銜接不自然，聲音的音質比較粗糙，音色平淡無味，不耐久聽，而這些缺陷在TY-D01上幾乎絕跡！應該說這套多媒體最出色之處，就是音樂味非常濃郁、人聲豐滿、醇厚。音色為溫暖甜美的暖色調、音質較為油潤而不渾不膩，聲音哪怕較小，該有的中低音和低音彈性一樣不少。這一點非常像用天逸AD-68搭配童笛7號SE的高保真音響系統。選播穆特小提琴《卡門幻想曲》、維爾瓦弟的《四季》、貝多芬的《田園》等作品時，它擁有絕對高保真系統的魅力，它的音色圓潤、水份充足，有小提琴的韻味，有燒友們喜歡的松香味和空間感，高音纖細而順滑，干凈且明亮，瞬態極佳，幾乎沒有丁點毛刺，尤其是在播放鋼琴協奏曲時，其中的每一粒音符都仿佛用絲緞精心包裹著，給聆聽者一種溫柔高貴的感覺。這種絲緞般溫柔的音樂仿佛有一種將CD這種數字聲人性化，把惡叫聲溫柔化，把干硬聲音樂化的特效。聽任何音樂都可以充分地讓人沉醉在迷人的音樂世界中，即使長久的聆聽亦不會感覺厭煩或疲倦。這一點也正是該箱最為突出的優點和長處。
還有一點不得不提到的就是該箱的聲場龐大，音樂的離箱感突出：在表現交響樂時，氣勢之足，如果蒙上眼睛，你絕不可能想到這是套2.1聲道的多媒體音響在播放。而且各種樂器的音質音色可謂經緯分明，樂器的定位也精確無誤，方位感、空間感可以一目了然。從而營造出了寬廣宏大音樂空間。在這里，我充分感受到了銅管樂的輝煌燎亮，極具金屬的光澤。而鋼琴琴鍵的敲擊豐滿圓潤，每一顆音符都具有撼人的重量感，真有點“大珠小珠落玉盤”的詩情畫意。小提琴的木味和琴腔共鳴都比較濃郁多汁，木吉它亦稱得上真正意義的晶瀅通透。整個聲場充滿了巨大的音樂魅力，讓我忍不住一曲一曲連綿不斷的聽下去。
圖10：這是TY-D01和電腦聯機調試時的操作截屏圖之一：高保真31段均衡圖示
圖11：這是這是TY-D01和電腦聯機調試時的操作截屏圖之2：古典樂31段均衡器，這樣的操作截屏圖多達數十種……
更好玩的是，我在DSP聲場管理后臺一口氣換了“聽音室、等響度、古典樂、流行樂、爵士樂、金屬樂、搖滾樂、迪斯科……”等多種音樂模擬，聲音的音色音調隨之變化，十分明顯，每一種風格模擬都有特定的音色特點，選擇符合自己口味又符合所播音樂風格的播放模式，就可以聽到滿耳流油，玩之令人趣味雋永，樂此不疲……真的可以說是高保真多媒體音響的至尊王者!完全可以和與她價位的高保真HI-FI音響媲美，而且音質音色會絕對的超越……
目前，天逸音響官方淘寶店正在搞迎國慶：1980元TY-D01的特惠促銷活動
歡迎登陸天逸官方網站http://www.tonewinner.com的產品前線了解；
或者登陸天逸官方淘寶店：http://shop69463512.taobao.com/咨詢了解。
該產品的全國推廣價為：2480元/套
天逸淘寶店優惠價為：1980元/套
購機者可聯系： 旺旺號：tb272315_66：天逸周
QQ號：465451254
