該系統設計模板描述了常見的學校籃球館的揚聲器設計。兩種情況的主要區別在于它們在聲音上如何覆蓋場地。場地?fù)P聲器安裝在中心球場上方的位置。
傳統覆蓋方式

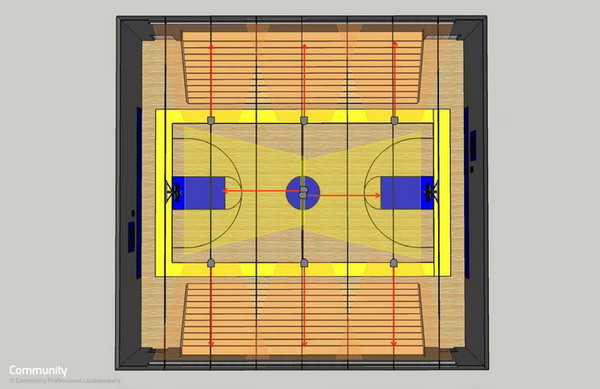

本設計方案顯示了典型的120英尺（36.576米）乘100英尺（30.48米）的體育館的揚聲器選型和點位建議，體育館桁架底部到地面的高度為28英尺。看臺高達14英尺（8.5344米）。覆蓋看臺的揚聲器安裝在第一排前面約20英尺（6.096米）的地方，超過70英尺（21.336米）的看臺可能需要每側4個或更多揚聲器。球場揚聲器為球場和場地內的座位提供全面覆蓋。
設備列表
以下是本設計中使用的揚聲器和放大器設備列表：
方案 A
在非聲學處理的空間中，具有良好的角度控制(提高語音清晰度)和適度的SPL。
Community R.5-94Z *6
» 緊湊型2分頻全頻號筒負載揚聲器
» 85 Hz – 16 kHz
» (H x V): 66 (60° x60°), 94(90°x40°),99(90°x90°)
» 覆蓋看臺
Community R.5-99Z *2
» 緊湊型2分頻全頻號筒負載揚聲器
» 85 Hz – 16 kHz
» (H x V): 66 (60° x60°), 94(90°x40°),99(90°x90°)
» 覆蓋場地
Community ALC-1604D *1
» 控制型揚聲器功率放大器
» 4 通道 x 1600W + DSP 和 Dante
方案 B
低頻延展較少，但語音清晰度極佳，SPL適中。
Community R.35-3896 *6
» 8英寸超緊湊三軸三分頻號筒負載揚聲器
» 80 Hz - 16 kHz
» (H x V): 90° x 60°
» 功率：200W,100W,50W, 25W (@70)
» 覆蓋看臺
Community R.35-3896 *2
» 8英寸超緊湊三軸三分頻號筒負載揚聲器
» 80 Hz -16 kHz
» (H x V): 90° x 60°
» 功率：200W,100W,50W, 25W (@70)
» 覆蓋場地
Community ALC-1604D *1
» 控制型揚聲器功率放大器
» 4 通道 x 1600W + DSP 和 Dante
方案 C
更具音樂性，更高的SPL，更好的角度控制性能。超低音揚聲器通常會添加到此系統配置中。
Community R.5-96MAX *6
» 12英寸2分頻高輸出高性能同軸號筒負載揚聲器
» 70 Hz- 20 kHz
» (H x V): 66 (60° x 60°), 96 (90° x 60°)
» 覆蓋看臺
Community R.5-99Z *2
» 緊湊型2分頻全頻號筒負載揚聲器
» 85 Hz – 16 kHz
» (H x V): 66 (60° x60°), 94(90°x40°),99(90°x90°)
» 覆蓋場地
Community ALC-1604D*1
» 控制型揚聲器功率放大器
» 4 通道 x 1600W + DSP 和 Dante
|
